打印复印机电源维修故障原因及措施
打印机电源板维护常识打印机使用低压电源,主要包括逻辑电源和驱动电源。逻辑电源通常为5V DC,为各种控制芯片提供工作电源。如果是串行打印机,逻辑电源还包括DC 12V,为串行芯片提供工作电压。
驱动电源一般为35V DC(部分型号为36V或24V),主要为滑架电机、送纸电机、打印针驱动器提供工作电源。检修复印机电源维修电路的方法很多,不能一概而论。下面是一些实际检修中常见的方法:

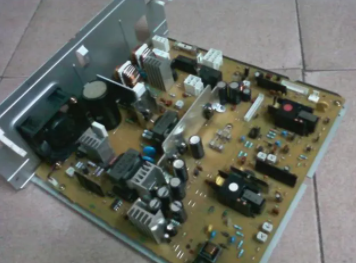

(复印机电源维修1-1)
打印机供电系统典型故障包括:开机后面板指示灯不亮,整机无响应;某组电压输出异常,电力变压器损坏等。在分析这些故障原因的基础上,下面介绍具体的维修方法。
开机后前面板指示灯不亮,整机无反应。正常情况下,打印机通电开机后操作面板上的电源指示灯应亮起,滑架返回左端初始位置然后开始正常打印操作。电源指示灯的点亮由内置5V DC电源供电,也用于所有逻辑电路和“高压驱动低压锁定”的机车电机。
如果没有5V电源或5V电源异常,操作面板指示灯不亮,逻辑电路不工作必然导致滑架无法返回左端,打印机不响应的故障。这种失败有几个常见的原因:
1)没有交流电源时,首先检查交流220V输入电压是否正常,主要检查交流供电网络是否有电压输出,打印机的复印机电源维修电源插头和电线是否完好与插座的接触是否良好等。
2)电源保险丝熔断。通常,引信分为自然引信和破坏性引信。如果保险丝自然熔断只有保险丝管中间的保险丝断了,管壳完好,保险丝壳两端的保险丝清晰可见。这往往是因为使用时间长导致保险丝管断裂;或者外部电网偶尔出现瞬态高电压(即供电网络的电压波动),导致熔断器熔断;或者长时间不使用打印机,当打印机通电时(打印机电源没有浪涌抑制电路),DC滤波电路中的电解电容瞬间流过过量的充电电流,导致保险丝熔断。
3)电力变压器中热保护器的保险丝如前所述,电力变压器的降压电源电路在电力变压器的初级绕组中有一个热保护器。如果熔断,会导致变压器一次绕组开路,无法供电。消除电力变压器输入输出短路故障后,可采用以下方法进行修复。
拆下打印机外壳和机架,拧下电源变压器的安装螺钉,拆下电源变压器的所有外部电线将变压器从外壳中取出。拆下变压器的紧固安装支架,剥去变压器封装的绿色外壳纸包,直到两个封装都暴露出来。剥去无抽头侧两个线包的绝缘层,直到可以看到绝缘的黄色蜡管系列,这就是热保护器。
